Конструкция
Конструкция

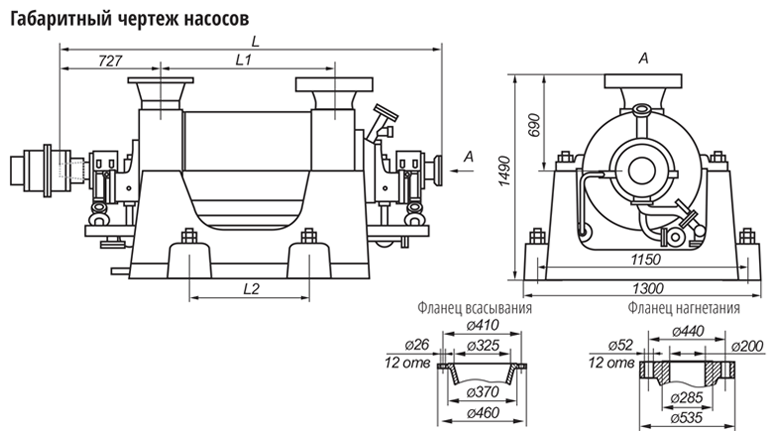

Агрегаты состоят из насоса, электродвигателя, соединительной муфты. Крепление агрегата к фундаменту и трубопроводов к насосу жесткое. Плита агрегата литая крепится к полу помещения при помощи анкерных болтов.
Насосы ЦНС – центробежные, горизонтальные, однокорпусные, секционные, с односторонним расположением рабочих колес. Входной и напорный патрубки насосов направлены вверх. Осевое усилие ротора разгружено посредством гидравлической пяты. Уплотнение ротора комбинированного типа - торцовое или сальниковое. Конструкция насосов предусматривает установку торцового уплотнения без переделки узлов концевых уплотнений.
Опорами ротора являются подшипники скольжения, которые конструктивно выполнены выносными и установлены на кронштейнах. Подшипники скольжения (баббит-сталь) выполнены с принудительной смазкой от маслоустановки. Направление вращения ротора насоса по часовой стрелке, если смотреть со стороны приводного конца вала насоса. Частота вращения — 3000 мин-1. Тип соединительной муфты — зубчатая, пластинчатая. Для предотвращения касания вращающихся частей, муфта закрыта защитным кожухом.
