Конструкция

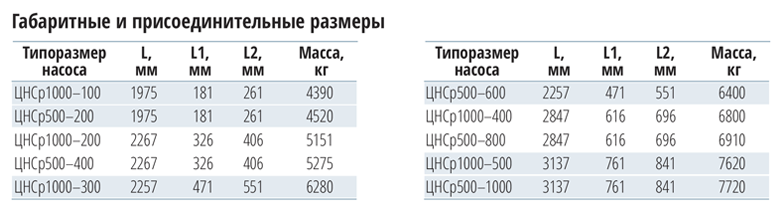

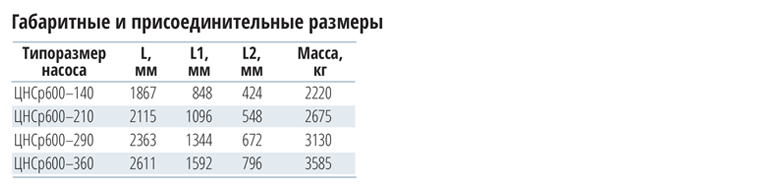

Агрегаты состоят из насоса, электродвигателя, соединительной муфты. Крепление агрегата к фундаменту и трубопроводов к насосу жёсткое.
Рама агрегата сварная из стального проката крепится к полу помещения при помощи анкерных болтов.

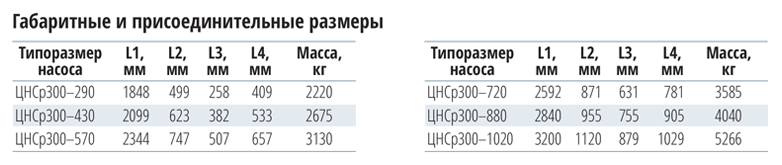

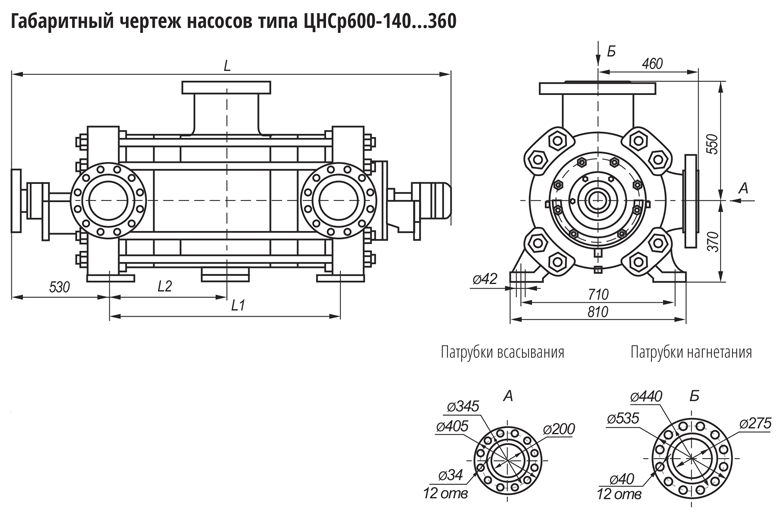

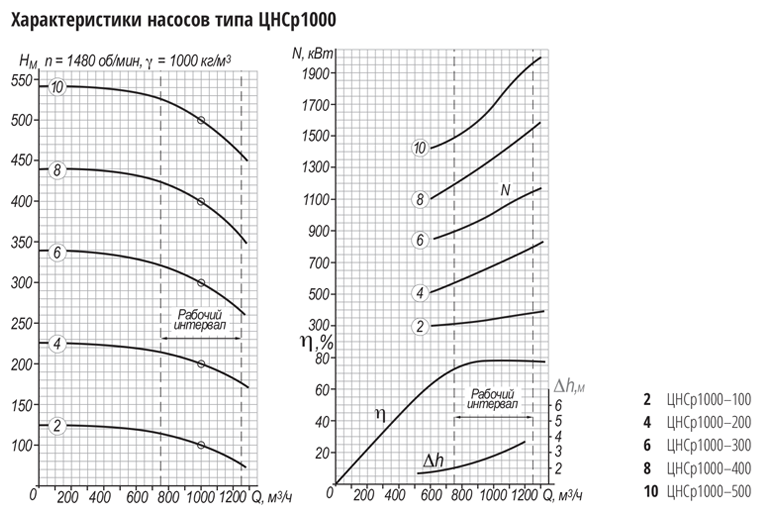

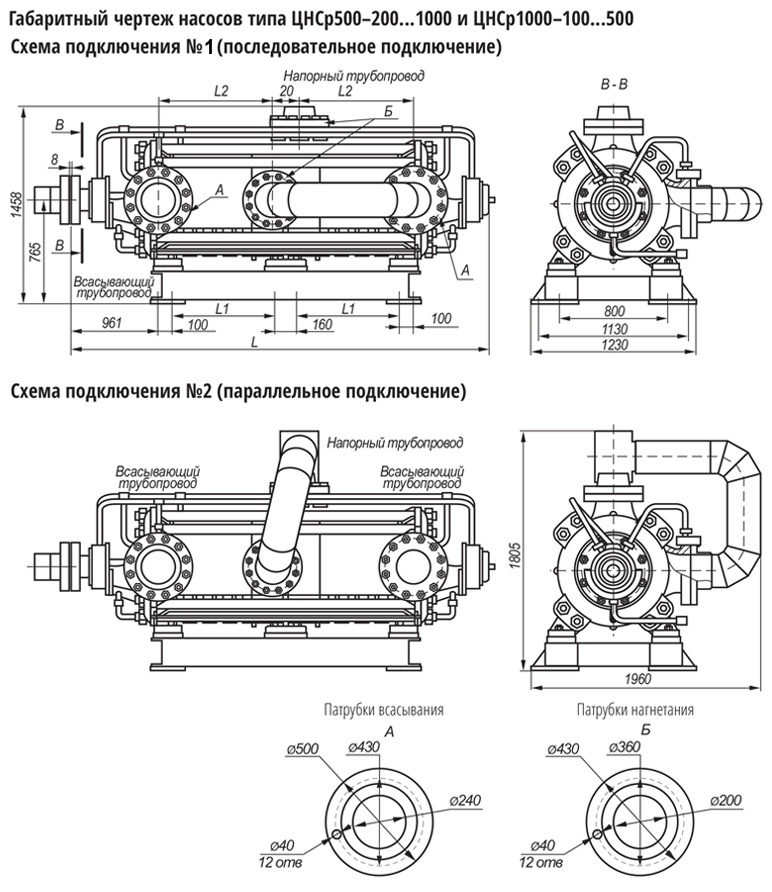

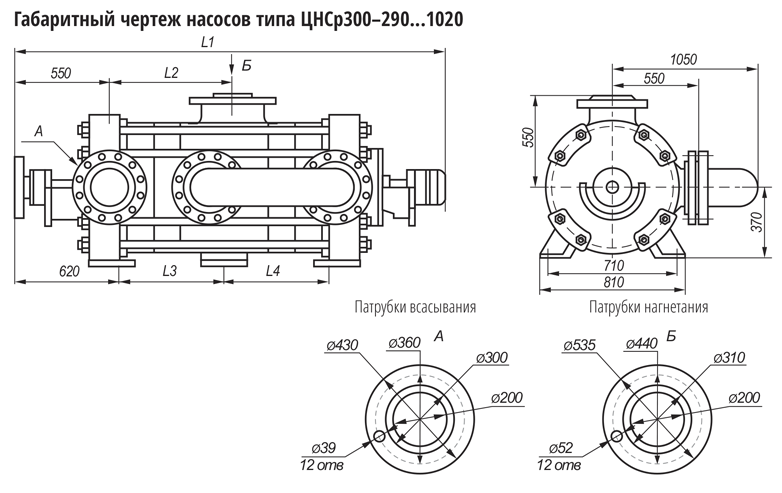

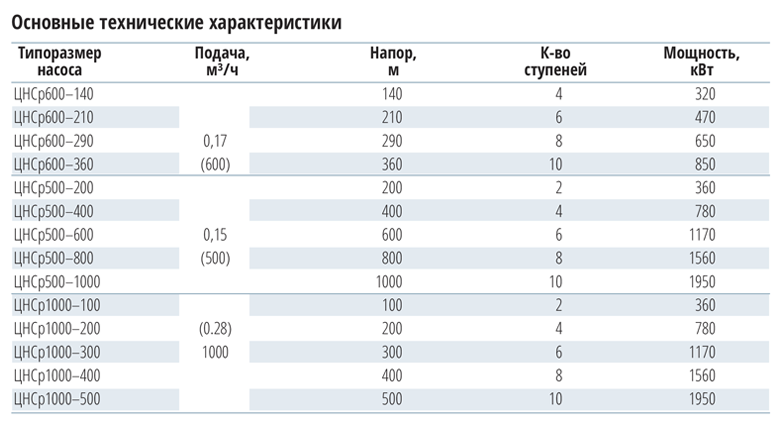

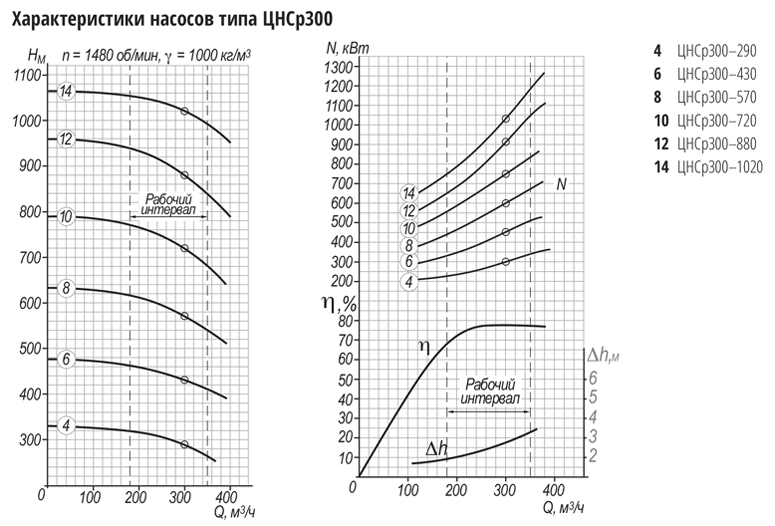

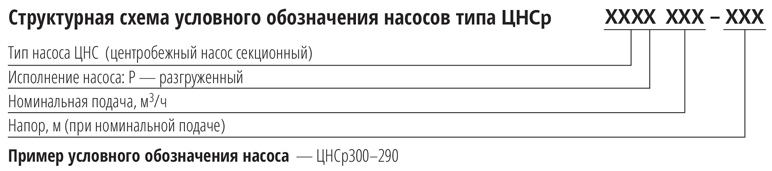

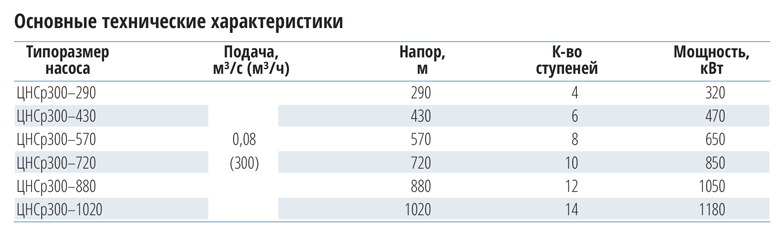

Насосы – горизонтальные, секционные, многоступенчатые, с симметричным расположением рабочих колес. Базовыми деталями насоса являются две крышки всасывания и крышка напорная с лапами, расположенными в горизонтальной плоскости, параллельной оси насоса. Входные патрубки крышек всасывания расположены горизонтально, вправо, если смотреть со стороны привода, напорный патрубок – вертикально вверх. При симметричной конфигурации рабочих колес осевая сила, действующая на ротор насоса, практически отсутствует. Опорами ротора служат подшипники качения с консистентной смазкой. Остаточное усилие воспринимается сдвоенным радиально-упорным шарикоподшипником. Ротор насоса подвергнут динамической балансировке, рабочие колеса – статической. Крутящий момент от приводного двигателя передается к насосу при помощи втулочно-пальцевой муфты. Для предотвращения касания вращающихся частей, муфта закрыта защитным кожухом. Направление вращения ротора насоса – по часовой стрелке, если смотреть со стороны приводного конца вала насоса. Концевые уплотнения роторов насосов сальникового типа. В насосах ЦНСр можно применять однопоточный или двухпоточный способ всасывания. Это означает, что если всасывание производится через одну крышку всасывания, то жидкость, проходя через рабочие колеса, поступает в трубу переводную и попадает во вторую крышку всасывания (левую) затем проходит по рабочим колесам левого вращения и после в крышку напорную и в напорный трубопровод. Если использовать двухпоточный способ, то в данном случае вода поступает сразу из двух крышек всасывания, проходит по проточной части и затем поступает в напорную крышку и трубопровод. Насосы ЦНСр могут применяться для более загрязненной воды (с большими примесями и их размерами).
