НАСОСЫ КОНСОЛЬНЫЕ ТИПА ЦНС

Основное назначение

Насосы типа ЦНС20-20, ЦНС30-20 и агрегаты на их основе предназначены для перекачивания воды и других нейтральных жидкостей, сходных с водой по плотности и вязкости, с рН 5.5…8.5 с температурой до 70 °С, с содержанием: сульфатов и хлоридов до 20 г/л, механических примесей массовой концентрацией до 1.5%, твердых частиц размером до 1 мм.

13 1 CNS 20 20 CNS20 30 250

Применение

энергетические установки
коммунальное хозяйство
водоснабжение
метрополитен
сельское хозяйство

Конструкция

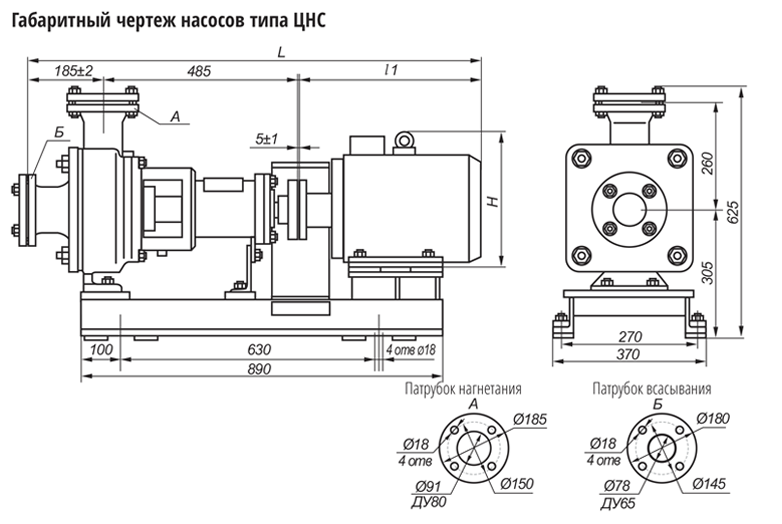

Насосы ЦНС20-20, ЦНС30-20 — центробежные, горизонтальные, одноступенчатые, консольные с осевым подводом перекачиваемой жидкости. Базовой деталью является корпус, имеющий спиральный отвод, напорный патрубок которого направлен вертикально вверх В качестве опор ротора применяются подшипники качения с консистентной смазкой. Приводом насоса служит асинхронный электродвигатель, устанавливаемый на общей с насосом раме фундаментной, крутящий момент от которого передается с помощью втулочно-пальцевой муфты. Направление вращения ротора насоса по часовой стрелке, если смотреть со стороны привода. Крепление агрегата к фундаменту и трубопроводов к насосу жесткое.

Материалы

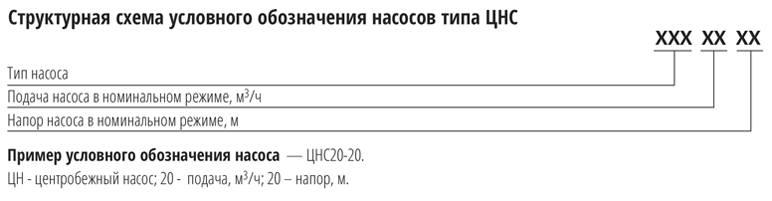

Структурная схема условного обозначения насосов
