НАСОСЫ КОНСОЛЬНЫЕ ТИПА 2К

Основное назначение

Насосы типа 2К.изготавливаются согласно ТУ У 28.1-32440612-048:2015 и предназначены для откачки дренажных вод, а также перекачивания в стационарных условиях воды (кроме морской), конденсата водяного пара и других жидкостей, сходных с водой по плотности, вязкости и химической активности с температурой до 378 К (105 °С) (до 433 К (160 °С) для 2КО100-160), водородным показателем (рН) 6.5...8.5, максимальным размером твердых частиц до 0.2 мм и максимальной объемной концентрацией до 0.2%.

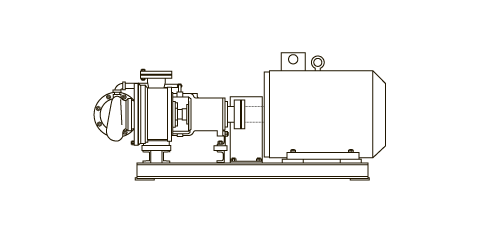

13 2 K bokovoy 250

Применение

энергетические установки
коммунальное хозяйство
водоснабжение
метрополитен
сельское хозяйство

Конструкция

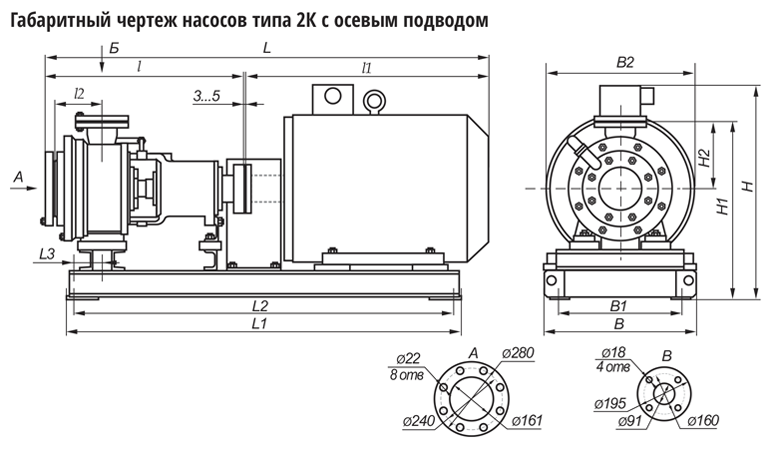

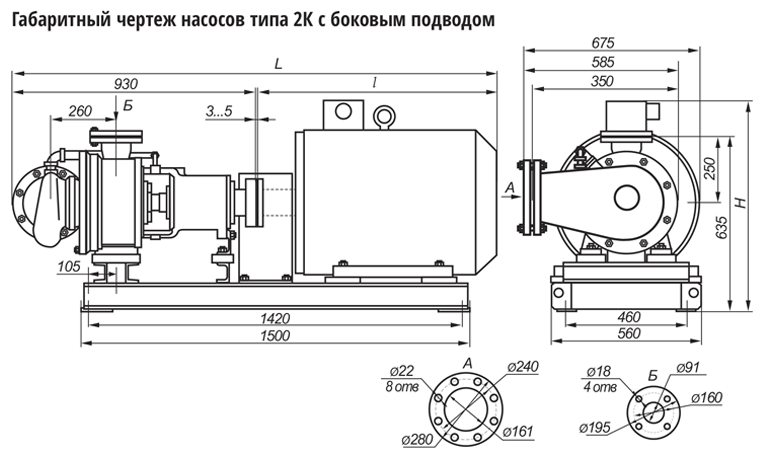

Насосы 2К центробежные, горизонтальные, двухступенчатые, консольные с осевым или боковым подводом перекачиваемой жидкости. Базовой деталью является корпус, имеющий спиральный отвод, напорный патрубок которого направлен вертикально вверх. Концевое уплотнение насоса механическое торцовое для перекачки воды с температурой до 313 К (40 °С) или сальниковое двойное для перекачки воды с температурой до 378 К (105 °С) и 433 К (160 °С). В качестве опор ротора применяются подшипники качения с консистентной смазкой. Приводом насоса служит асинхронный электродвигатель, устанавливаемый на общей с насосом раме фундаментной, крутящий момент от которого передается с помощью втулочно-пальцевой муфты. Направление вращения ротора насоса — по часовой стрелке, если смотреть со стороны привода. Крепление агрегата к фундаменту и трубопроводов к насосу — жесткое.

Материалы

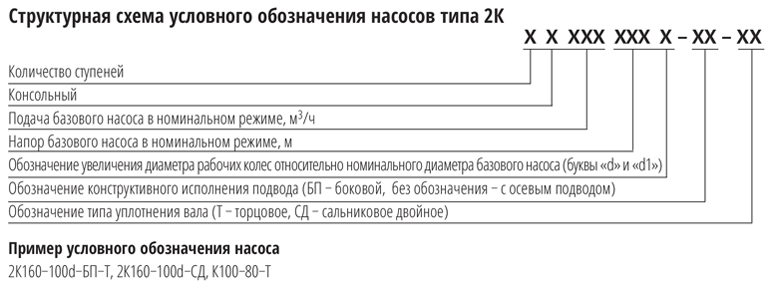

Структурная схема условного обозначения насосов
