НАСОСЫ ФЕКАЛЬНЫЕ ТИПА ФГ20

Основное назначение

Насосы типа ФГ20 изготавливаются согласно ТУ У3.19-00220477-019-95 и предназначены для перекачивания фекальных жидкостей с температурой 0–60 °С, плотностью не более 1050 кг/м³, водородным показателем рН 6.2-8.5, содержанием неабразивных взвешенных частиц по объему не более 20 %, размером не более 10 мм и содержанием абразивных взвешенных частиц по объему не более 0.05 %, размером не более 0.2 мм.

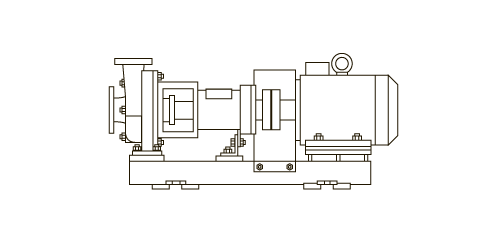

16 FG20 40 25 250

Применение

коммунальное хозяйство
водоснабжение
легкая промышленность
метрополитен

Конструкция

Насос ФГ20 свободновихревой, горизонтальный, консольный с осевым входом. Напорный патрубок направлен вертикально вверх. Концевое уплотнение ротора сальникового или торцевого типа. Опорами ротора являются подшипники качения. Смазка подшипников – консистентная. Передача крутящего момента с помощью втулочно-пальцевой муфты. Крепление насоса к фундаменту и трубопроводов к насосу — жесткое.

Материалы

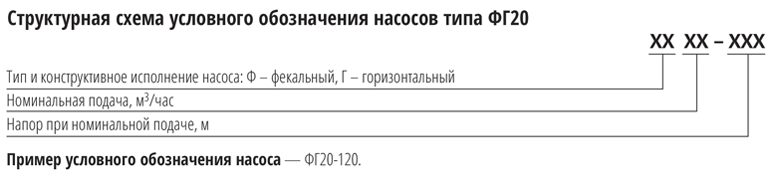

Структурная схема условного обозначения насосов
