НАСОСЫ ПОГРУЖНЫЕ СКВАЖИННЫЕ ЭЦВ

Основное назначение

Насосы центробежные скважинные для воды типа ЭЦВ и агрегаты на их основе специального исполнения изготавливаются согласно ТУ У 3.19-00218012-082-97, предназначенные для подъема из скважин и откачки грунтовых или пластовых с повышенным содержанием механических примесей − исполнение “Г”; химически активной воды − исполнение “Х”; с температурой более 25 °С — исполнение “Тр” и сочетаний вышеперечисленных исполнений − “ХГ”, “ХТр”, “ХТрГ”, “ТрГ”.

Исполнение «Х» — с общей минерализацией не более 2200 мг/л, массовой долей механических примесей — не более 0.01%, водородным показателем (рН) от 6.5 до 9.5, содержанием хлоридов — не более 400 мг/л, сульфатов — не более 600 мг/л, сероводорода – не более 1.5 мг/л и температурой до 25 °С.

Исполнение «ХГ» — с повышенной (до 2500 м²/л) минерализацией, водородным показателем (РН) 5.4…9.5, температурой до 25 °С, с содержанием механических примесей до 0.05 %.

Применяются на предприятиях горнорудной промышленности для понижения уровня грунтовых вод. Могут быть использованы в городском, промышленном и сельскохозяйственном водоснабжении. По заказу потребителей агрегаты могут быть изготовлены в экспортном исполнении

18 ECV14 16 250

Применение

сельское хозяйство
горнорудная промышленность
водоснабжение
водоотлив в угольных шахтах

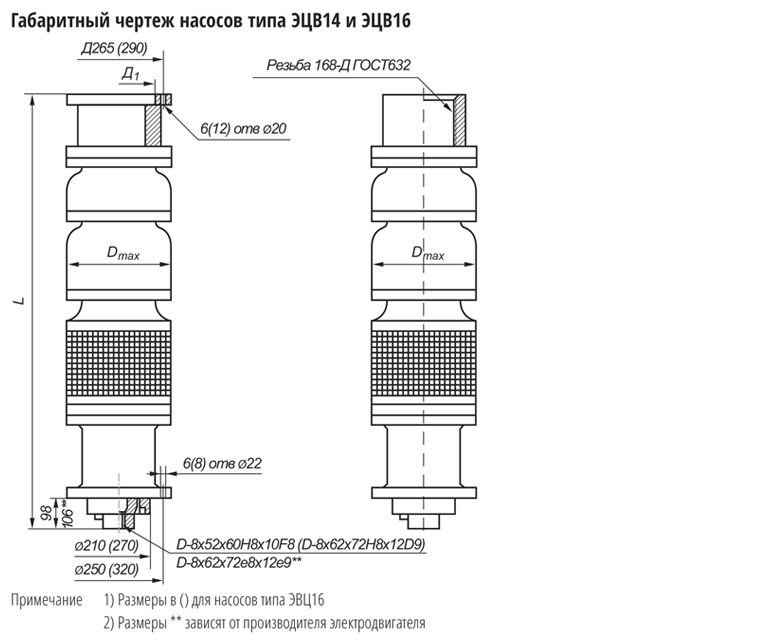

Конструкция

Насосы – погружные, вертикальные, многоступенчатые. Ступень насоса состоит из лопаточного отвода и рабочего колеса. Уплотнения рабочих колес — плавающего типа. Радиальные усилия ротора насоса воспринимаются резинометаллическими подшипниками скольжения, осевые нагрузки — упорным подшипником, расположенным в камере всасывания. Смазка и охлаждение подшипников осуществляется перекачиваемой водой. Приводом насоса служит водозаполненный, трехфазный, асинхронный электродвигатель с короткозамкнутым ротором и номинальным напряжением 3000 В. Передача крутящего момента осуществляется роликовой муфтой. Направление вращения ротора — по часовой стрелке, если смотреть со стороны нагнетания.

В исполнении «ХГ» в нижней части насоса установлены торцовое уплотнение и компенсатор, защищающие приводной электродвигатель от попадания в его внутреннюю полость перекачиваемой среды.

Материалы

Для исполнения «Х» — корпусные детали и рабочие колеса — чугун. Вал и защитные втулки — коррозионностойкая сталь. Для исполнения «ХГ». Проточная часть — 20Х13Л. Валы насосов — сталь 40Х13 и 95Х18. Уплотнения по рабочим колесам — сплав 110Х15ДЛ, межступенные уплотнения — бронза БрА9ЖЗЛ. Переводники и промежуточный корпус между секциями насосов — конструкционные стали с коррозионностойким покрытием. Защитные и распорные втулки ротора — сталь 30Х13 и 40Х13 с термообработкой

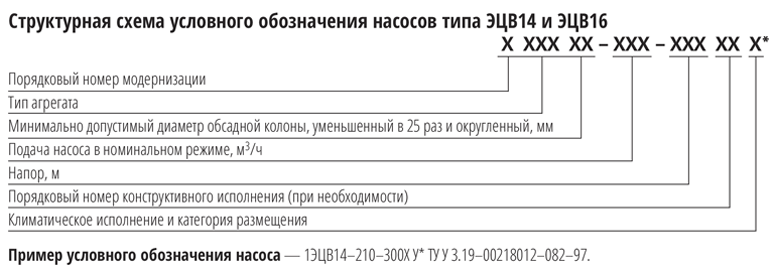

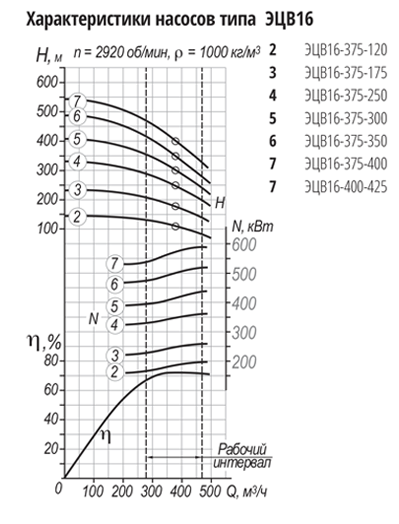

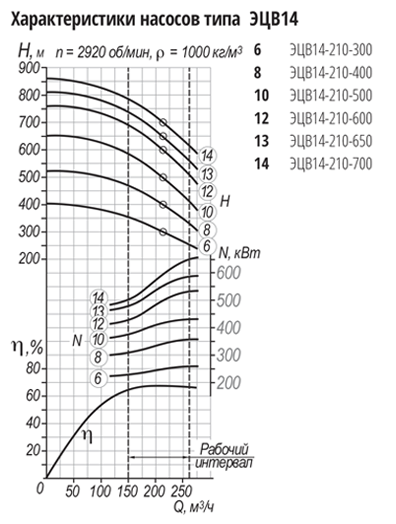

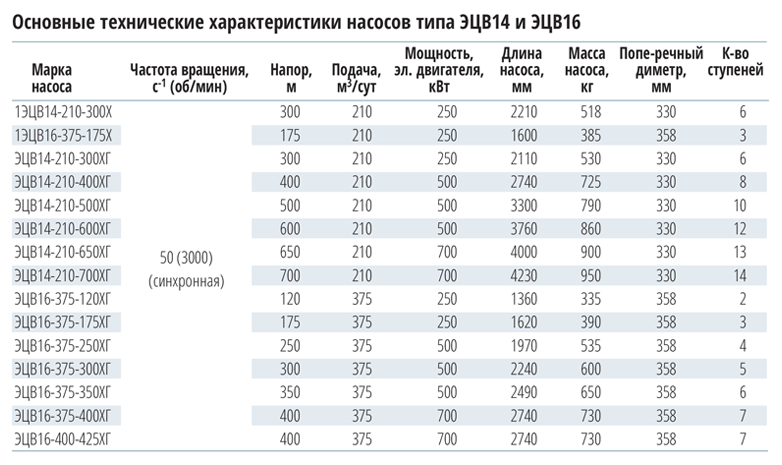

Структурная схема условного обозначения насосов
