НАСОСЫ ЦЕНТРОБЕЖНЫЕ ТИПА ЦНСг60, 85, 125

Основное назначение

Центробежные насосы типа ЦНСг 60 и агрегаты на их основе изготавливаются согласно ТУ У 28.1-32440612-086:2015 и предназначены для перекачивания воды с температурой до 438К (105° С) в энергетических установках, в промышленном и бытовом водоснабжении, также других нейтральных жидкостей, сходных с водой по вязкости, плотностью не более 1000 кг/м³. Допускается использование агрегата для перекачивания, воды имеющей водородный показатель pH от 7 до 9.7, содержащей твердые включения размером до 0.1 мм, микротвердостью не более 1.47 ГПа (14,7 кгс/см²) и массовой долей механических примесей не более 0.1%.

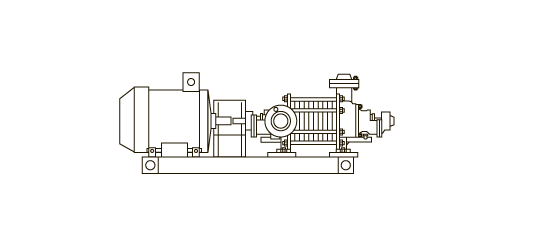

6 CNSg 60 33 330 250

Применение

водоснабжение
энергетические установки

Конструкция

Агрегат состоит из насоса, приводного электродвигателя и рамы, на которой они установлены. Крепление агрегата к фундаменту и трубопроводов к насосу жесткое. Рама агрегата сварная из стального проката и крепится к закладным деталям в полу помещения при помощи сварки или с помощью анкерных болтов по согласованию с заказчиком. Насос центробежный, горизонтальный многоступенчатый, c односторонним расположением рабочих колес. Осевое усилие ротора разгружено посредством гидравлической пяты. Концевые уплотнения ротора торцового типа. Опорами ротора служат подшипники качения, на консистентной смазке. Приводом насоса служит электродвигатель, крутящий момент от которого передается с помощью соединительной муфты. Для предотвращения касания вращающихся частей, муфта закрыта защитным кожухом. Направление вращения ротора по часовой стрелке, если смотреть со стороны двигателя

Материалы

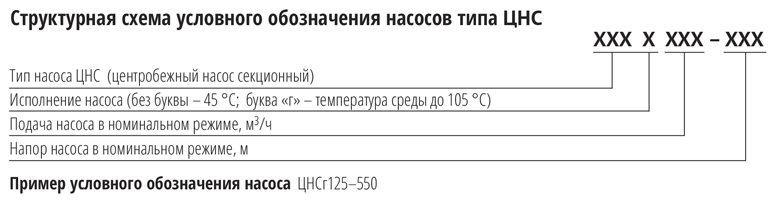

Структурная схема условного обозначения насосов
