НАСОСЫ ЦЕНТРОБЕЖНЫЕ УНИФИЦИРОВАННЫЕ ЦНг

Основное назначение

Центробежные насосы 2ЦНг50 изготавливаются согласно ТУ У00218012.001-94 и предназначены для перекачивания воды с температурой до 438К (165 °С) в энергетических установках, в промышленном и бытовом водоснабжении, а также других нейтральных жидкостей, сходных с водой по вязкости, плотностью не более 1000 кг/м3.

9 CNg 50 250

Применение

водоснабжение
коммунальное хозяйство
энергетические установки
сельское хозяйство

Конструкция

Насосы центробежные, горизонтальные многоступенчатые, c односторонним расположением рабочих колес. Входной и выходной патрубки расположены вертикально вверх. Осевое усилие ротора разгружено посредством гидравлической пяты. Концевые уплотнения ротора торцового типа. Опорами ротора служат подшипники качения, на консистентной смазке. Приводом насосов служат электродвигатели, крутящий момент от которых передается с помощью шлицевой муфты. Муфта имеет проставок для выполнения ревизии насоса без демонтажа двигателя. Направление вращения ротора по часовой стрелке, если смотреть со стороны двигателя.

Материалы

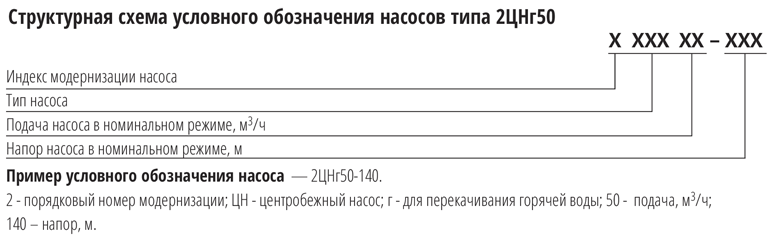

Структурная схема условного обозначения насосов
